をクリックで詳細をご覧いただけます。

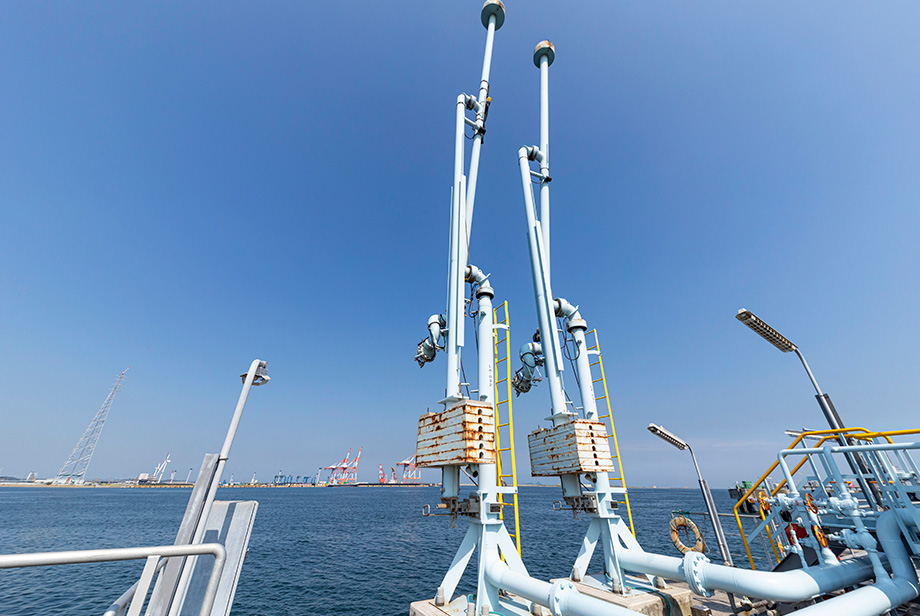

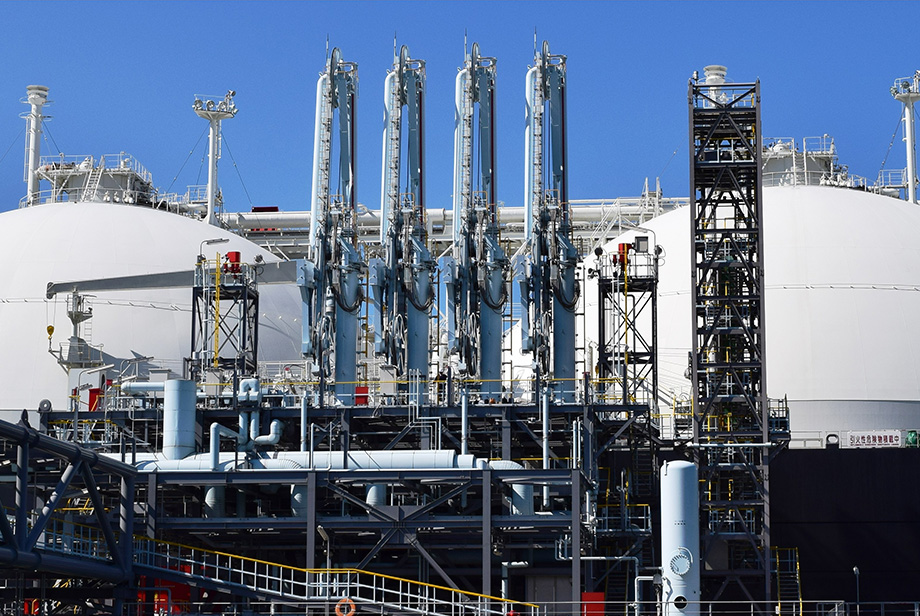

LNGをタンカーから基地タンク(LNGタンク)へ、あるいは基地タンクからタンカーに輸送する際に使用する設備です。
ローディングアームには、液用(LNGアンローディングアーム)とガス用(LNGリターンガスアーム)があります。
| LNGアンローディングアーム | 4,500m3/h×3基 |
|---|---|
| LNGリターンガスアーム | 31,000m3/h×1基 |

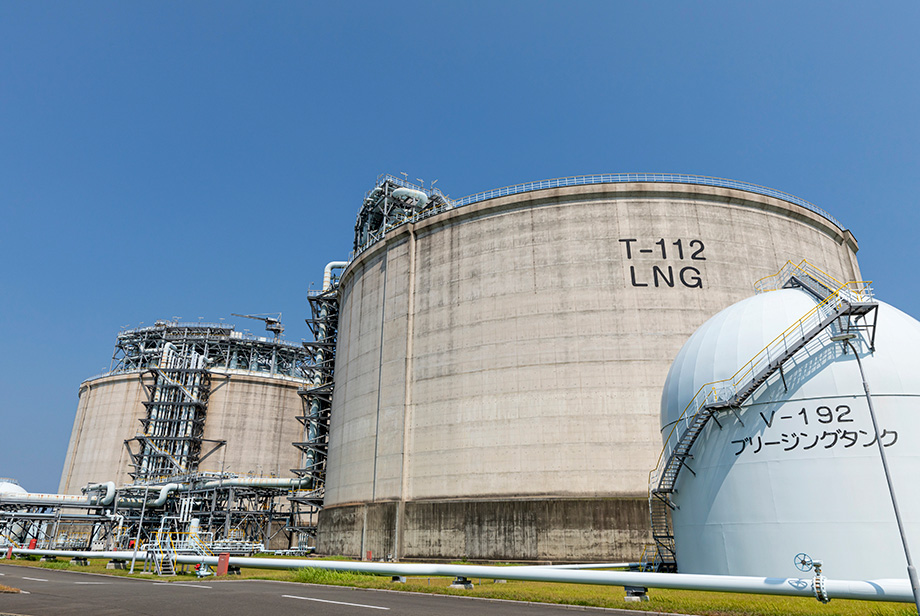

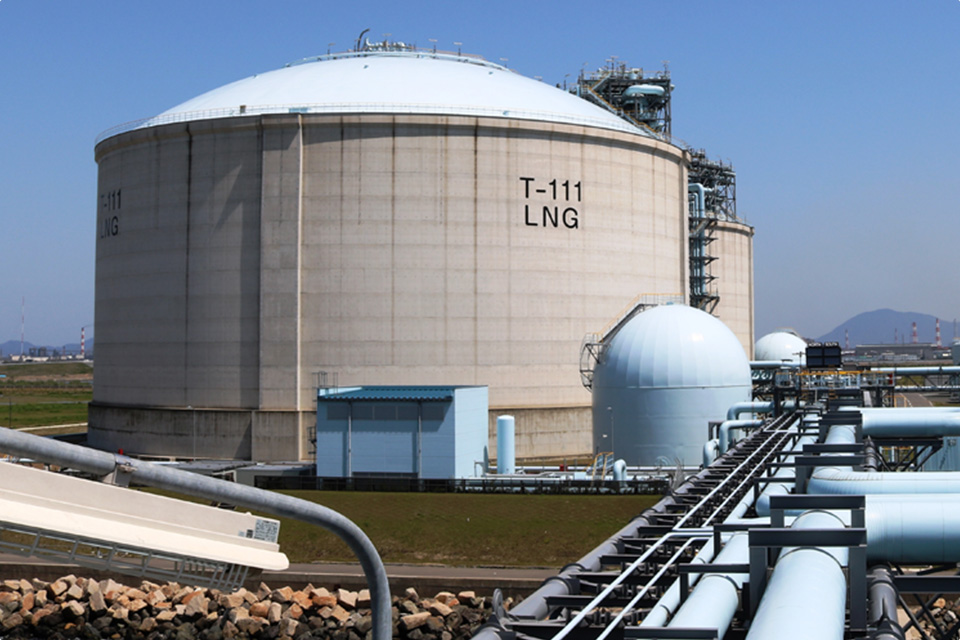

タンカーより受け入れたLNGを貯蔵する設備です。
タンク2基で一般家庭80万戸が１年間で消費する量のLNGが貯蔵できます。
LNGタンクは本体と防液堤を一体化した形式で、安全性に優れています。
また、タンクは二重殻構造であり、内槽には低温に強い9％Ni鋼を使用しています。
| 容量 | 180,000kl×2基 |
|---|---|
| 最高液位 | 35,880mm×2基 |
LPGをタンカーから基地タンク(LPGタンク)へ受け入れる際に使用する設備です。
ローディングアームには、液用(LPGアンローディングアーム)とガス用(LPGリターンガスアーム)があります。
| LPGアンローディングアーム | 1000m3/h×1基 |
|---|---|
| LPGリターンガスアーム | 1000m3/h×1基 |

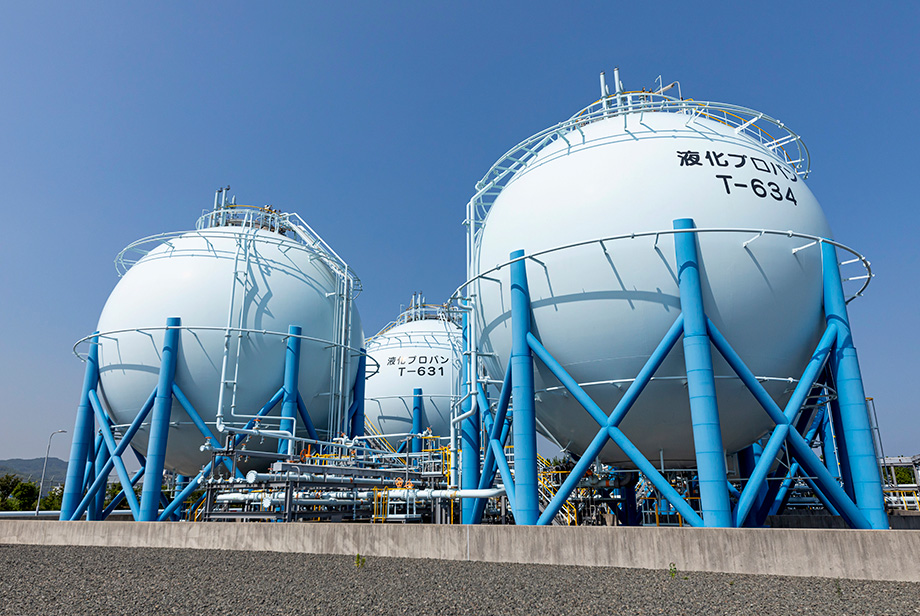

貯蔵したLPG(液化石油ガス)は、熱量調整設備へ送り出され、天然ガスを規定の熱量に調整するために使用しています。
| 容量 | 950t×4基 |
|---|

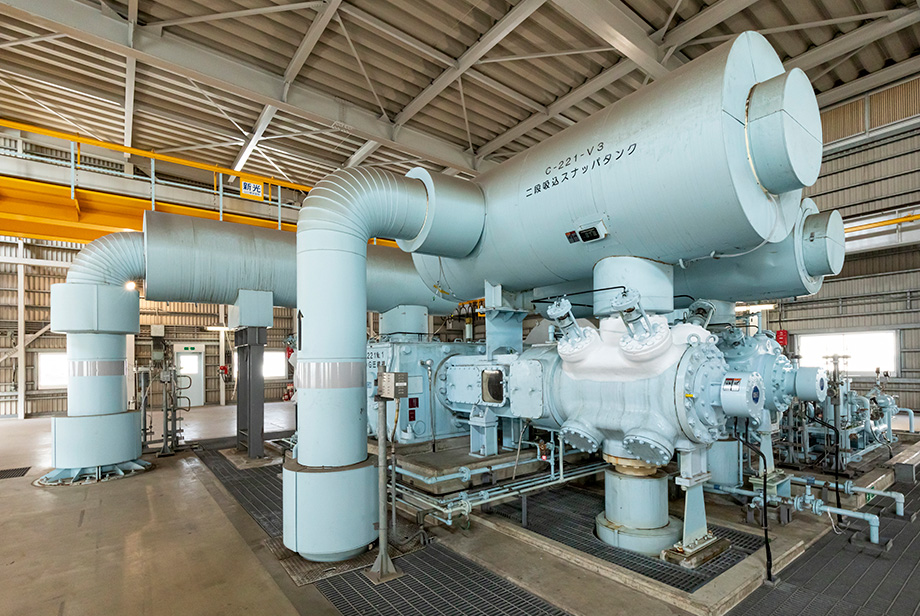

LNGタンク内で自然に気化したガス（BOG）を加圧して送り出す設備です。
BOGは都市ガス原料の一部として使用しています。
| 容量 | 9.0t/h×2基 |
|---|---|
| 型式 | 水平対向往復動式 |

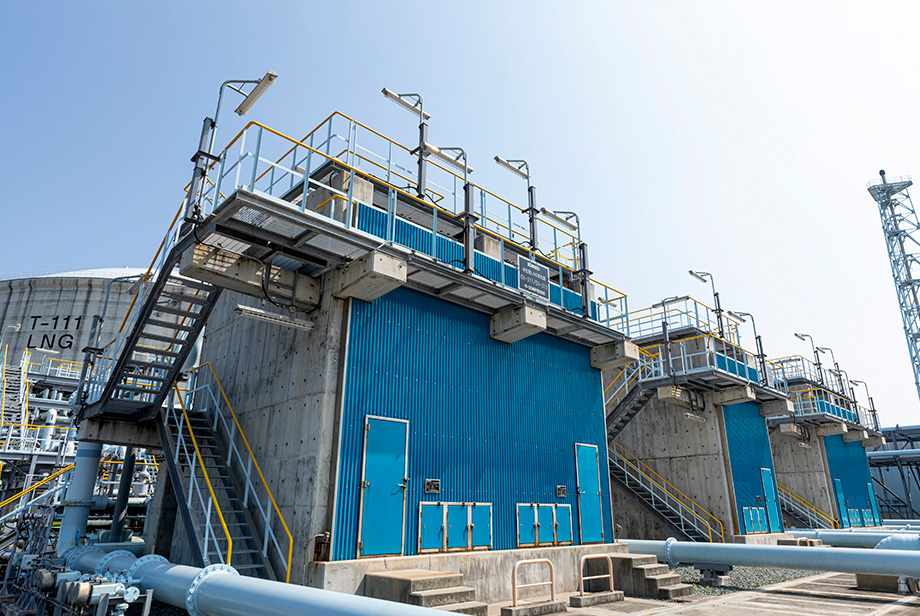

LNGを気化（ガス化）させる設備です。
海水で温めて気化させます。
| 高圧 | 55t/h×3基（1基は高中圧兼用の予備） |
|---|---|
| 中圧 | 50t/h×2基 |
| 型式 | オープンラック式 |

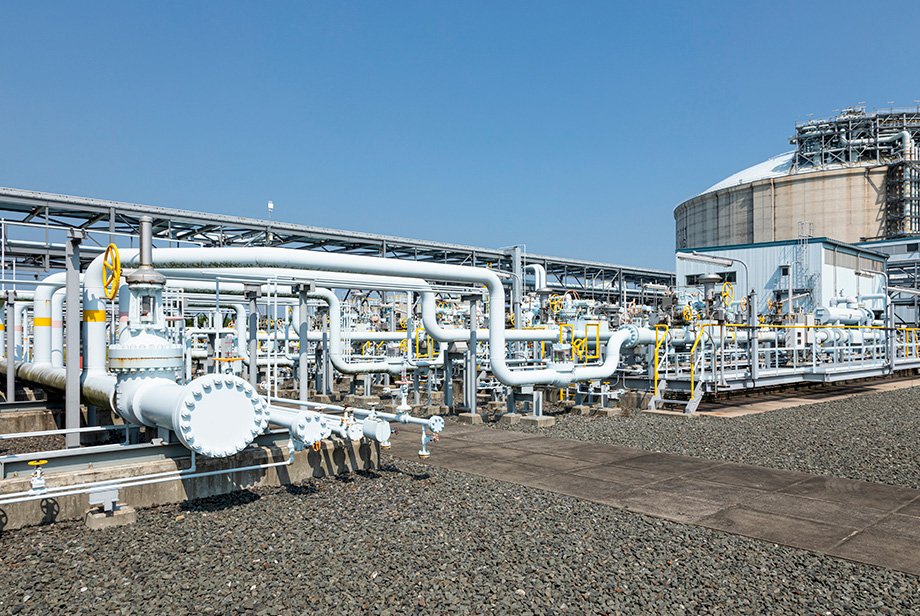

気化した天然ガスにLPGを添加し、規定の熱量（45MJ/ｍ3N）に調整する設備です。
| 高圧 | 70,500m3N/h×3基 |
|---|---|
| 中圧 | 64,100m3N/h×2基 |

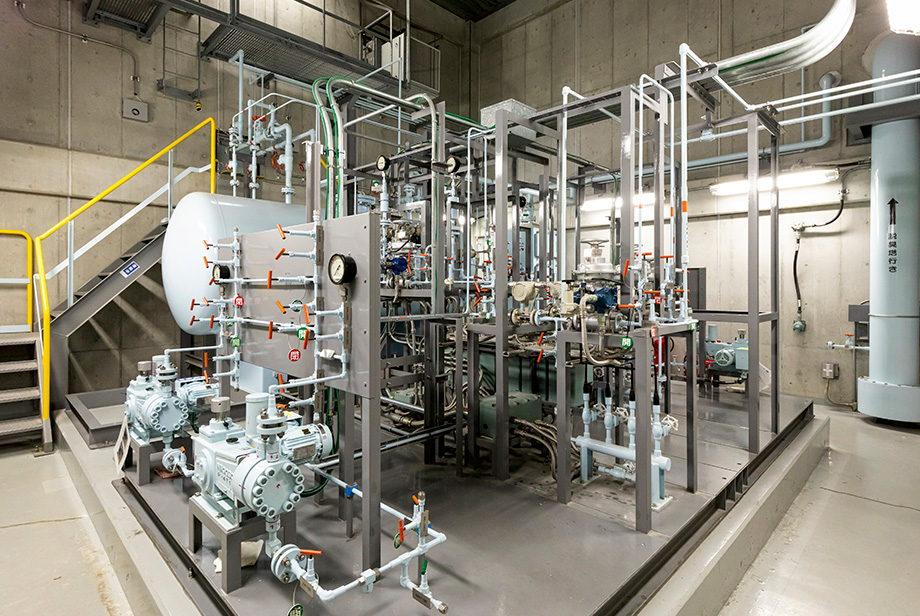

無色無臭の天然ガスに臭いを付ける設備です。
万一、ガス漏れが発生した場合でも感知しやすいよう、保安上の目的から臭いを付けています。
| 付臭タンク | 5.5m3×1基 |
|---|
LNGをローリーに充填する設備です。

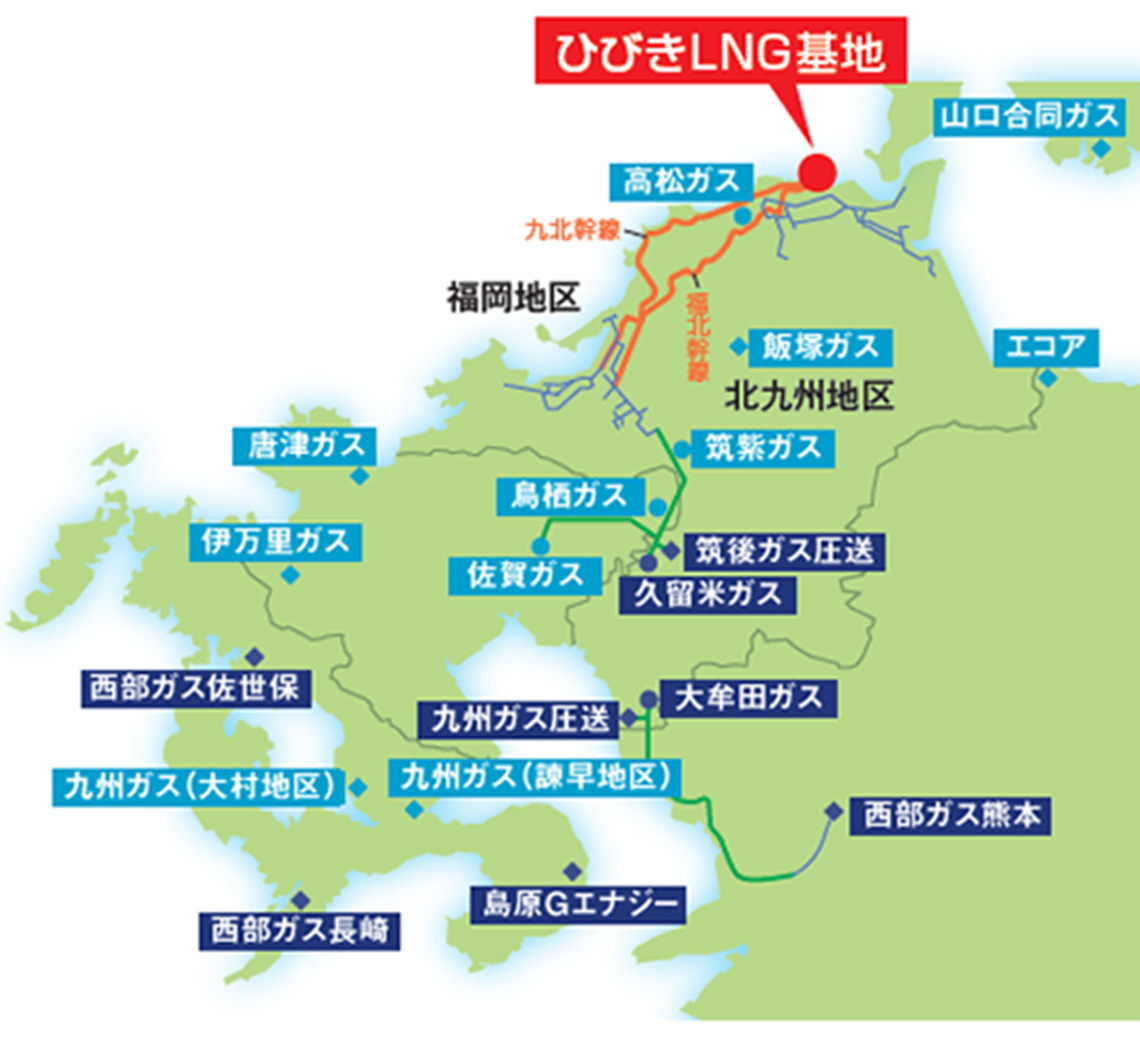

パイプラインで繋がっていない西部ガスグループの工場や、他事業者さまの元へLNGを液体のまま出荷しています。
| 12レーン |
|---|
ひびきLNG基地
福岡県北九州市若松区向洋町20-1
約326,000m²
カーボンニュートラルを背景とした
国内の天然ガス需要への対応や
安定供給のさらなる向上、
グローバルビジネスの推進を目的に、
2025年9月からひびきLNG基地能力増強工事が
進められています。
運転開始は2029年度上期を予定しています。
増強後の設備（概要）
括弧内が現状からの増強分

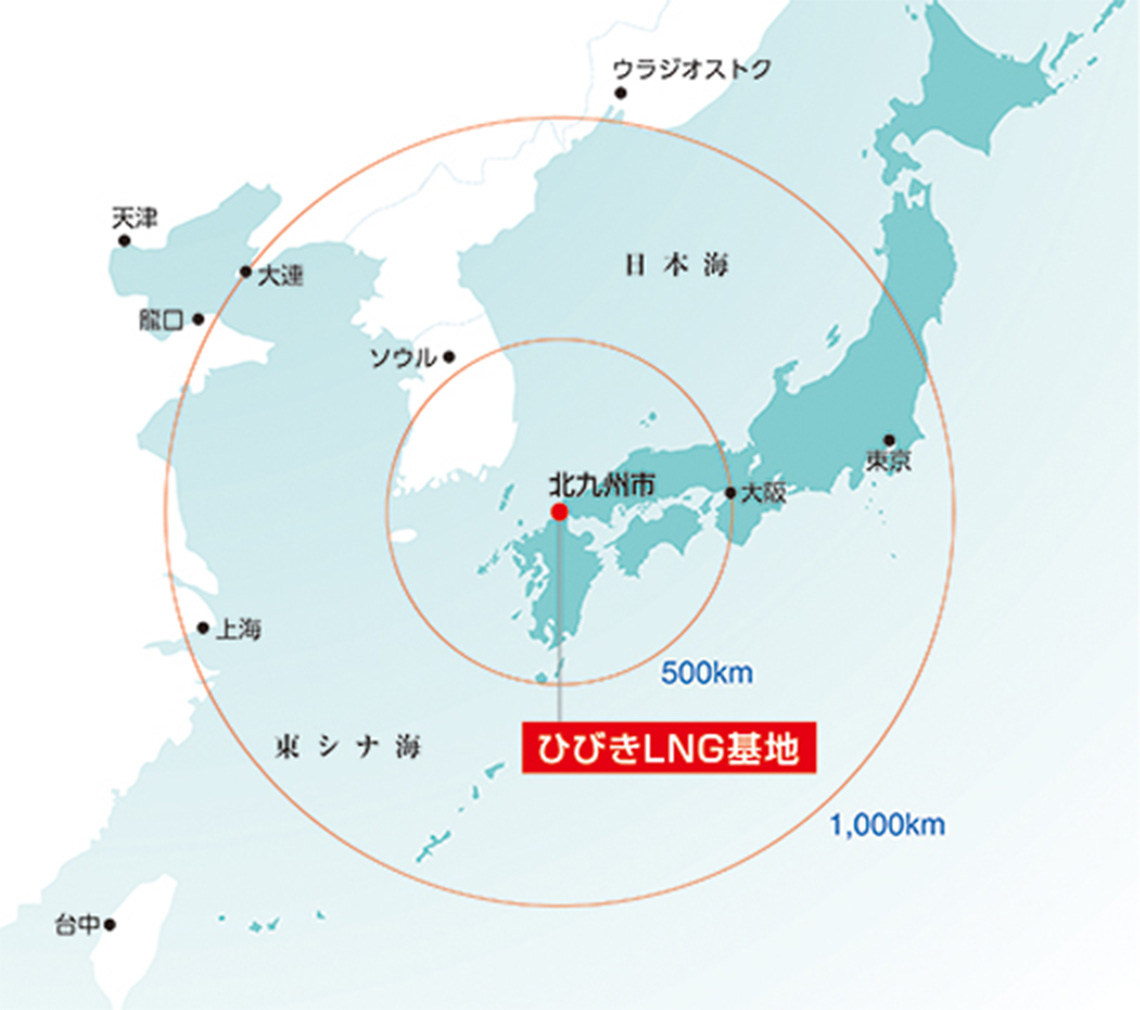

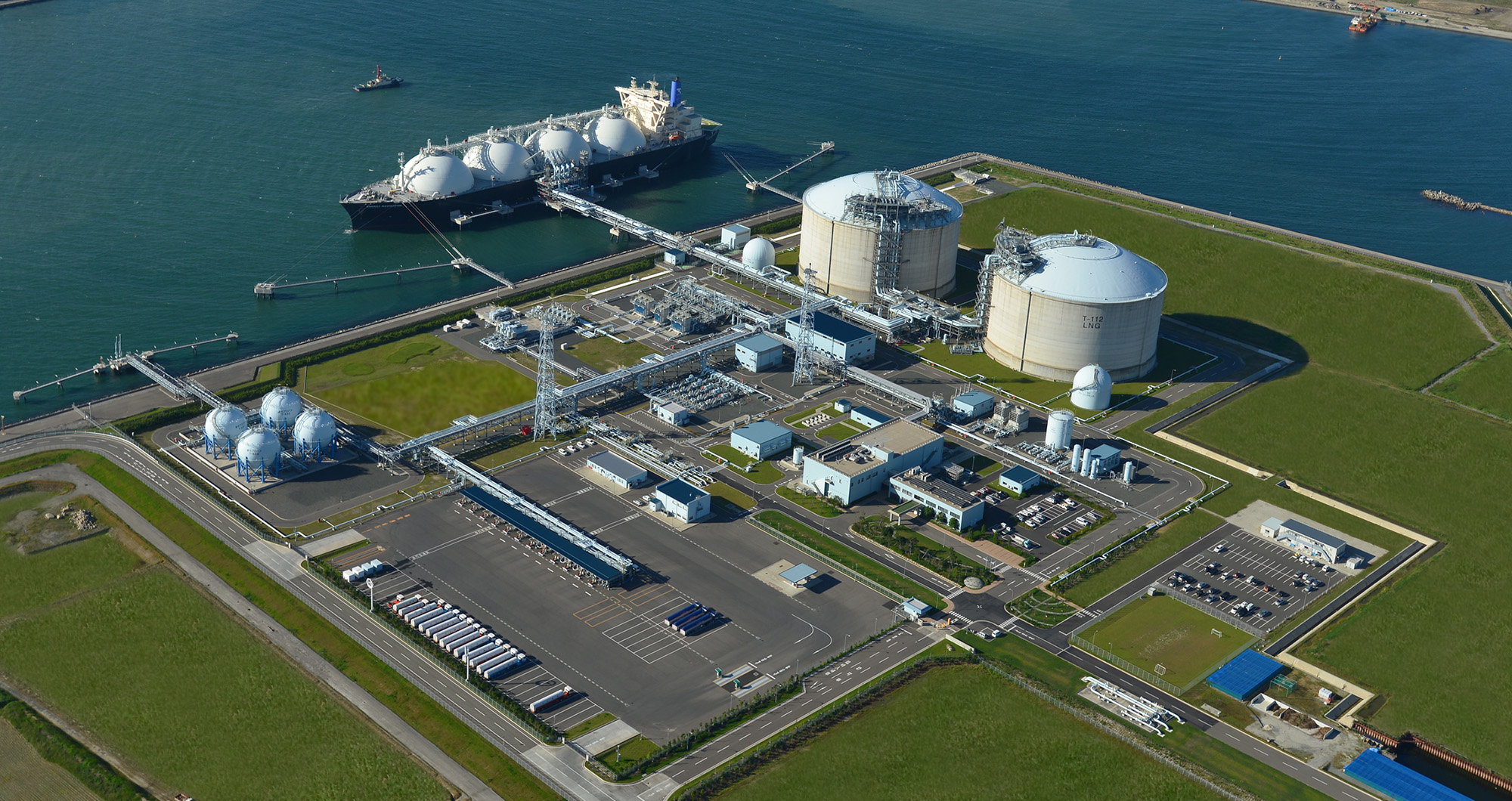

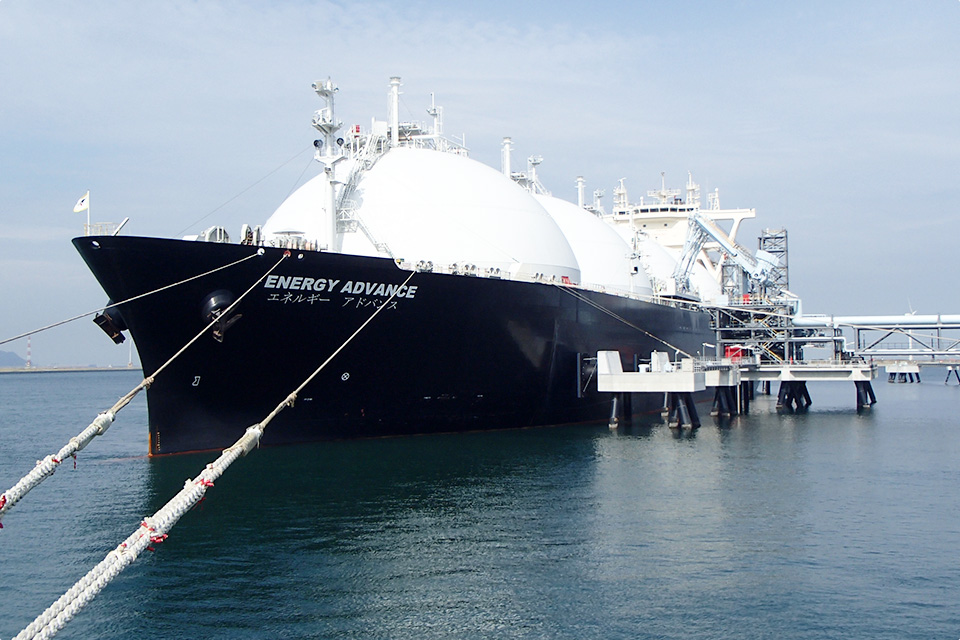

ひびきLNG基地は、世界最大級のLNGタンカーが入港できる桟橋を備えたLNG基地です。
近年、ますます大型化するLNGタンカーの受入に幅広く対応できることから、LNG調達での自由度向上とコストの低減に寄与することができます。

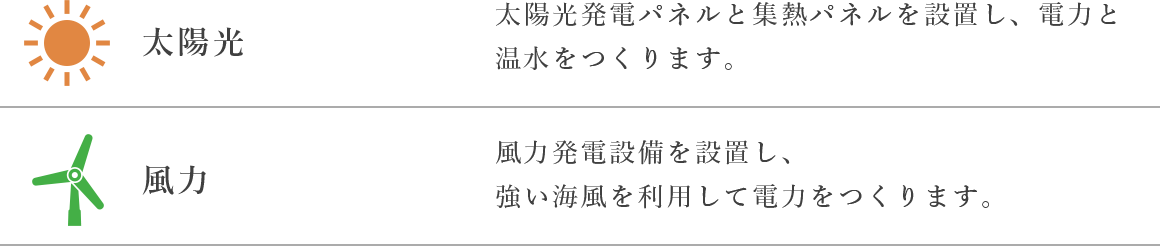

基地全体で使用する電力に太陽光・風力などの自然エネルギーを有効利用し、省エネ・CO2削減に努めています。

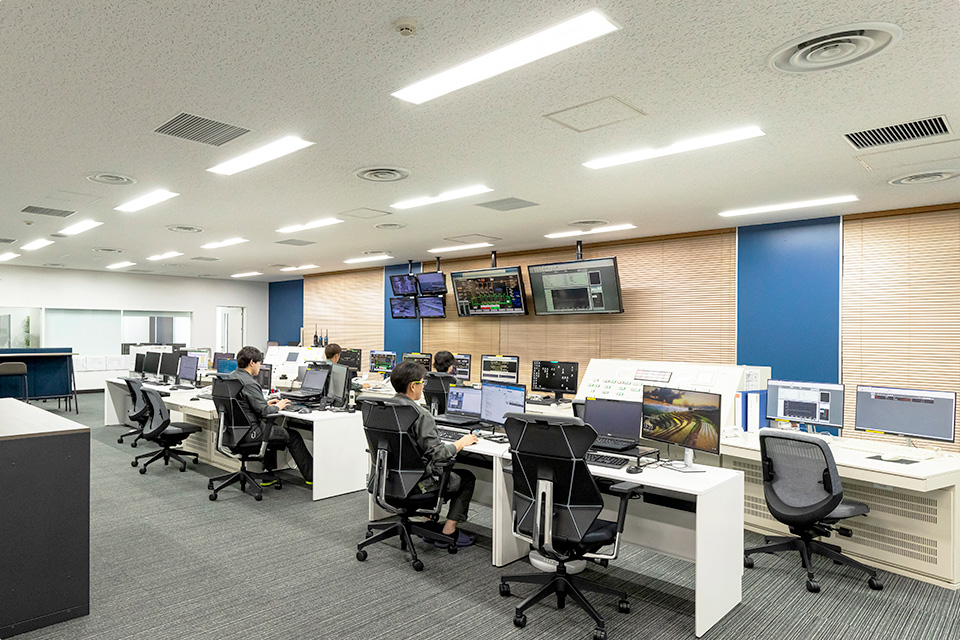

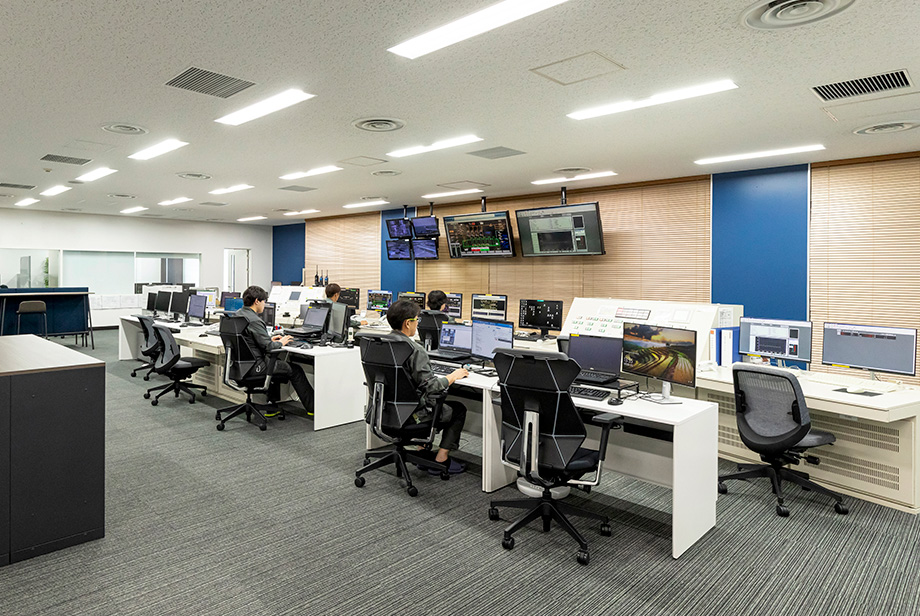

管理センターにて、24時間365日体制で都市ガスの製造・送出状態を監視し、また設備の点検や保守業務をガス事業法に基づき日々行い、保全を確認しています。

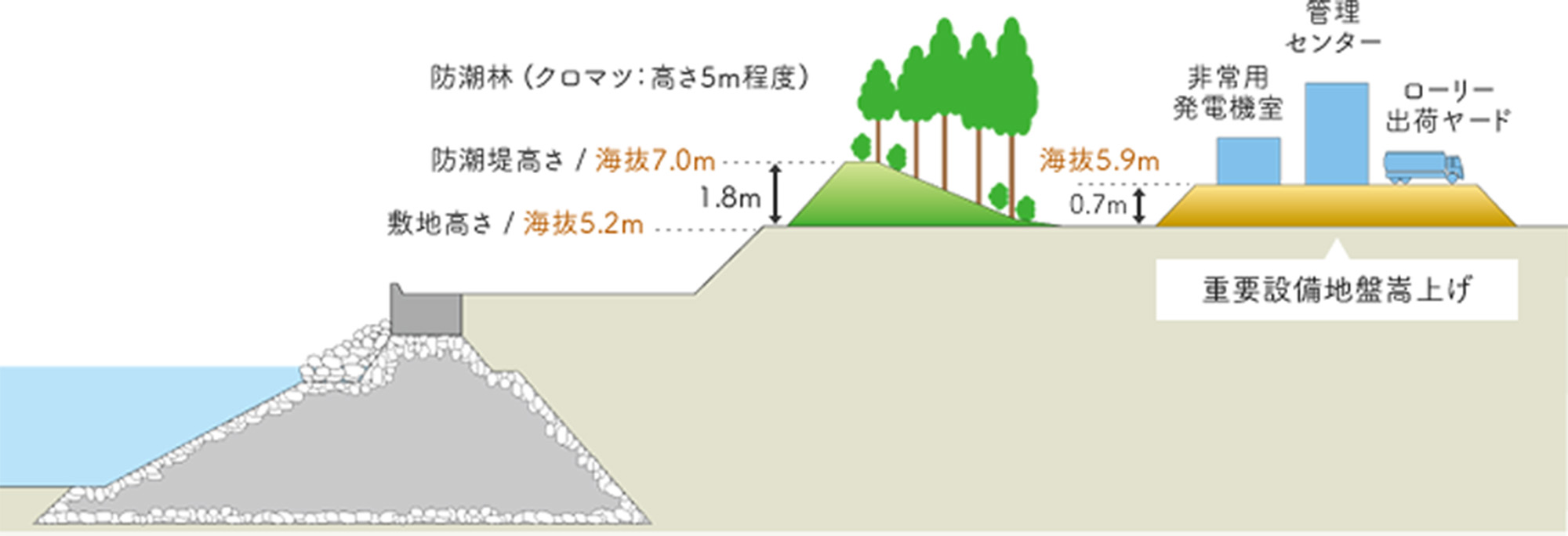

津波による浸水対策として下記の対策を実施しています。
1.立地関係
■基地の敷地を海抜5.2mに設定し、重要設備のエリアは敷地より0.7m嵩上げ
■設備の海側に高さ1.8m防潮堤を整備、さらに防潮林を基地全周2,300mに巡らす
2.電源関係
■特別高圧は2回線(常用線、予備線)を用意
■非常用発電機は天然ガスでも稼動可能
※国(政府)の有識者検討会が2014年8月26日に発表した「日本海の大規模地震で発生する津波想定」によると、北九州市の津波高は3.1m
